Thanks @Badger you’ve confirmed a couple of things - I thought that prise was hors normes but wasn’t quite certain enough to call it out and your explanation was way better than mine anyway :slight_smile:

Could I proffer “more reliably” as a better alternative :slight_smile:

One issue is that at 400V (as I am sure you know) you have about three times as much energy available for the same current and it’s therefore much better at generating arc flash and a sustainable arc, and I suspect much better at traversing dry skin to get at the wet, squishy, low resistance tissues inside.

The actual stopping your heart and paralysing your respiratory muscles bit probably results in death in about the same amount of time :smiling_imp:

I think this is very true - and one result of incomplete info in the question is that the wrong question is answered - for example originally I thought the question was “can I cut off the supplied plug on my new hob and put a high current one in its place” - which is probably OK. It turned out to not quite be that.

It can be a problem - France often seems under supplied with artisans.

But this is an issue where you need to make sure things are done safely. As Badger says, the penalty for not doing so might be a pile of ashes where your house once stood.

In that case you might be better off having the oven and hob rewired so that they are not all on one circuit and on one phase.

22

Or leave horrendous burns.

1 Like
23

Fair fa yer honest sonsie face…

Oh, sorry, that’s terrible Burns

5 Likes
24

Please note my reference to a “competent person” as opposed to using the word “professional”.

I know of many UK domestic so-called electricians who have no clue about three phase power as it is not something often found in a UK home. As a brief example…I had a client who had used such a person & who had wired the entire house to one phase & then couldn’t explain why their supply continually tripped out :roll_eyes:

Equally, someone may be extremely competent by dint of life experience but may have no bits of paper to prove it.

The third category is someone whose metier it was, but is now retired.

Still awaiting a board photo…

1 Like
25

Would “someone who is handy with electrics” be able to do anything in the famously tight regulatory environment in France?

26

Two photos attached…

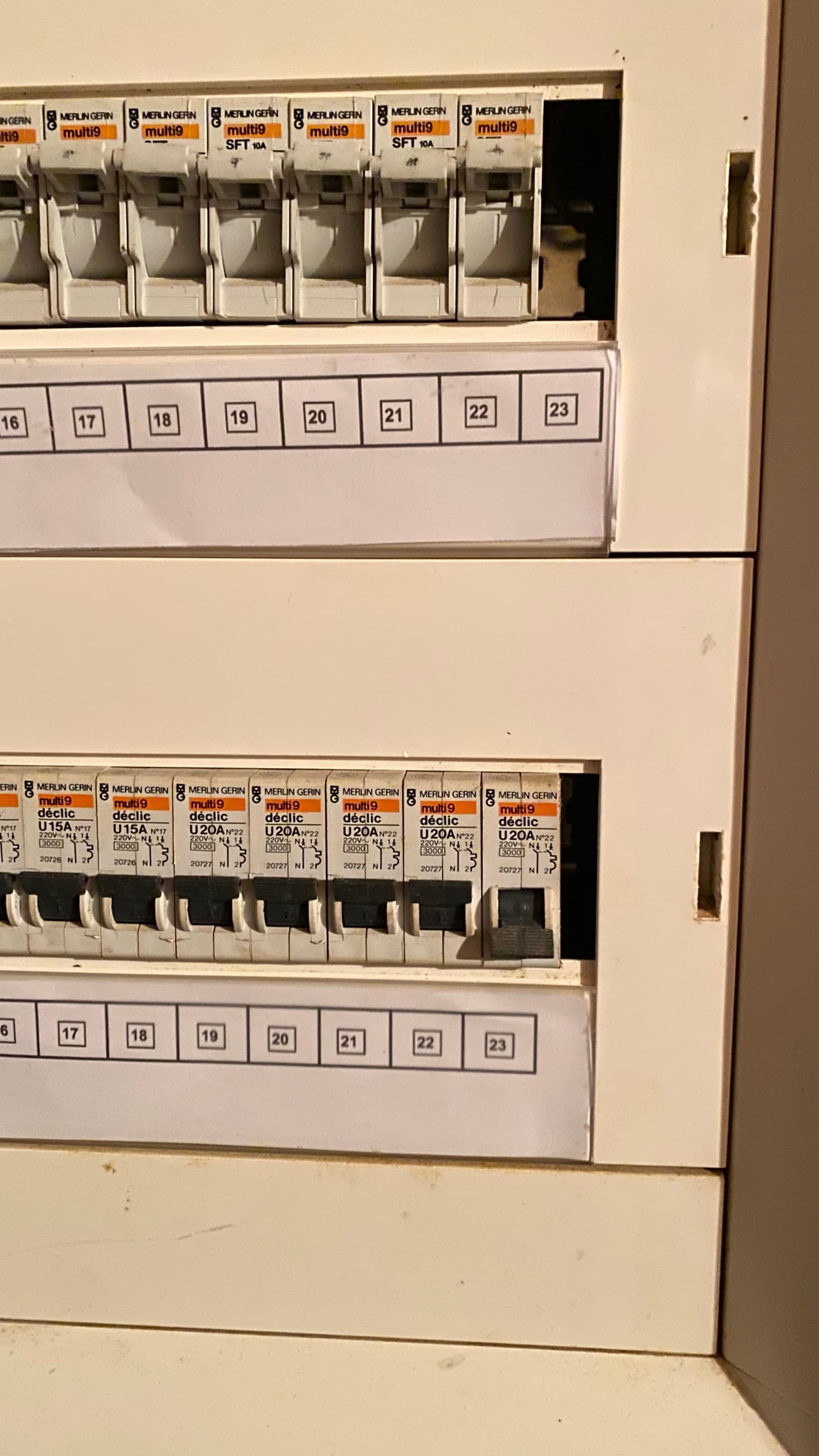

  1. Fusebox photo - showing the one switch down for hob/oven

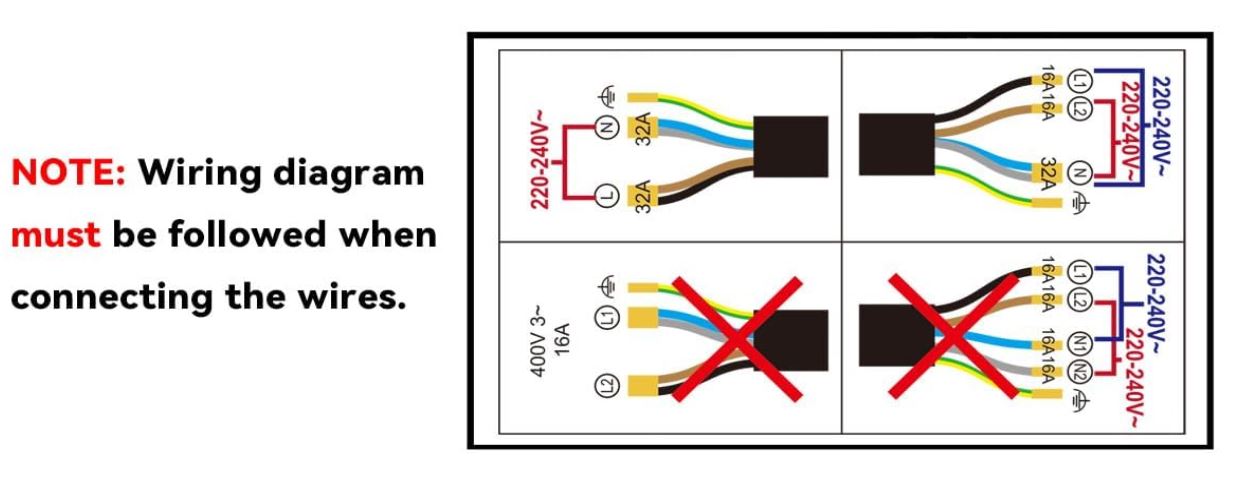

  2. Wiring diagram from the hob we are going to buy…

Fusebox
Fusebox1728×3072 315 KB

Hob_New Wiring
Hob_New Wiring1256×496 60.5 KB

No UK electricians around here…all professionals…hopefully that also means competent.

27

@Gprit
I’m just wondering how well you know your mairie…

as you say, small children and no cooker is not a good situation…

the mairie will have ways of finding someone to help in any emergency situation… and it’s worth asking for their help in tracking down an electrician…

you’ve nothing to lose… :wink:

1 Like
28

I’m surprised that’s never tripped TBH - 20A but with potentially about 40A of load on it.

Out of curiosity can you do a photo of the whole board?

Your new plaque really wants a 32A circuit of its own.

29

Yes, I do but very rarely now, being handy won’t do, you need to be competent, also you need to work (I think) for an employer/company.
Edit link not working.

Habilitation electrique regulementations

La habilitation électrique est un document qui atteste que le travailleur a reçu une formation préalable à la prévention du risque électrique et qu’il est apte à effectuer des opérations sur ou à proximité d’installations électriques. Voici les réglementations liées à la habilitation électrique :

  • Code du Travail : L’article R. 4544-9 rend obligatoire l’habilitation des travailleurs qui effectuent des opérations sur ou au voisinage des installations électriques.
  • Norme NF C18-510 : Cette norme définit les règles techniques pour les opérations sur les ouvrages et installations électriques et dans un environnement électrique.
  • Norme NF C18-550 : Cette norme définit les règles techniques pour les opérations sur véhicules et engins à motorisation thermique, électrique ou hybride ayant une source d’énergie électrique embarquée.
  • Règlementation sur les travailleurs électriciens : Les travailleurs électriciens doivent être habilités pour effectuer des opérations sur les installations électriques.

Symboles d’habilitation électrique

Les symboles d’habilitation électrique sont définis par la norme NF C18-510 et sont utilisés pour indiquer le niveau d’habilitation du travailleur. Voici quelques-uns des symboles les plus courants :

  • B0 : Habilitation pour les travailleurs non électriciens qui effectuent des opérations non électriques dans un environnement à risque électrique.
  • B1 : Habilitation pour les travailleurs électriciens ou électromécaniciens qui effectuent des opérations sur des installations électriques basse tension (BT).
  • B2 : Habilitation pour les travailleurs électriciens ou électromécaniciens qui effectuent des opérations sur des installations électriques haute tension (HT).
  • H0 : Habilitation pour les travailleurs non électriciens qui effectuent des opérations non électriques dans un environnement à risque électrique.
  • H1 : Habilitation pour les travailleurs électriciens ou électromécaniciens qui effectuent des opérations sur des installations électriques basse tension (BT) et haute tension (HT).

Conditions pour acquérir l’habilitation électrique

Pour acquérir l’habilitation électrique, il est nécessaire de suivre une formation préalable à la prévention du risque électrique et de démontrer une aptitude à effectuer les tâches qui lui sont confiées en sécurité. Les conditions pour acquérir l’habilitation électrique sont les suivantes :

  • Être âgé de plus de 18 ans.
  • Avoir une formation préalable à la prévention du risque électrique.
  • Avoir démontré une aptitude à effectuer les tâches qui lui sont confiées en sécurité.
  • Être habilité par l’employeur.

Renouvellement de l’habilitation électrique

La habilitation électrique doit être renouvelée tous les 3 ans. Le renouvellement de l’habilitation électrique est nécessaire pour s’assurer que le travailleur conserve les compétences et les connaissances nécessaires pour effectuer les tâches qui lui sont confiées en sécurité.

Obligations de l’employeur

L’employeur a l’obligation de :

  • Fournir une formation préalable à la prévention du risque électrique aux travailleurs.
  • Délivrer l’habilitation électrique aux travailleurs qui en ont besoin.
  • Vérifier que les travailleurs habilités ont les compétences et les connaissances nécessaires pour effectuer les tâches qui leur sont confiées.
  • Renouveler l’habilitation électrique tous les 3 ans.

Obligations du salarié

Le salarié a l’obligation de :

  • Suivre la formation préalable à la prévention du risque électrique fournie par l’employeur.
  • Demander l’habilitation électrique si elle est nécessaire pour effectuer les tâches qui lui sont confiées.
  • Conserver les compétences et les connaissances nécessaires pour effectuer les tâches qui lui sont confiées en sécurité.
  • Renouveler l’habilitation électrique tous les 3 ans.

Habilitation electrique réglementations cf 15-100

La habilitation électrique est un processus qui vise à garantir la sécurité des personnes et des biens lors de la mise en place d’installations électriques. La norme NF C 15-100 est la référence pour les installations électriques en basse tension en France.

La norme NF C 15-100

La norme NF C 15-100 est la norme française qui réglemente les installations électriques en basse tension. Elle définit les caractéristiques des installations électriques et les règles de mise en œuvre pour garantir la sécurité des personnes et des biens.

Les principaux points de la norme NF C 15-100

  • Protection des personnes : la norme NF C 15-100 fixe des règles pour protéger les personnes contre les chocs électriques, les incendies et les explosions.
  • Conception et réalisation : la norme définit les règles pour la conception et la réalisation des installations électriques, notamment pour les circuits de puissance, les réseaux de communication et les systèmes de sécurité.
  • Entretien et maintenance : la norme précise les règles pour l’entretien et la maintenance des installations électriques pour garantir leur bon fonctionnement et leur sécurité.
  • Espace technique électrique du logement (ETEL) : la norme définit les règles pour l’installation de l’ETEL, qui est le nouvel emplacement où seront installés tous les disjoncteurs et le coupe-circuit central.

Les exigences de la norme NF C 15-100

  • Mise hors tension : la norme impose la mise hors tension de l’installation électrique d’un seul geste avec une coupure d’urgence.
  • Protection des masses métalliques : toutes les masses métalliques d’un bâtiment doivent être mises à la terre.
  • Interrupteurs différentiels : la norme fixe des règles pour l’installation d’interrupteurs différentiels pour protéger les personnes contre les chocs électriques.
  • Circuits de puissance : la norme définit les règles pour la conception et la réalisation des circuits de puissance pour garantir leur sécurité et leur efficacité.

Conclusion

La habilitation électrique est un processus essentiel pour garantir la sécurité des personnes et des biens lors de la mise en place d’installations électriques. La norme NF C 15-100 est la référence pour les installations électriques en basse tension en France et définit les caractéristiques et les règles de mise en œuv

30

Been like that since the house was finished being built end of 1992…I bought it end of 1998.
Am sending:

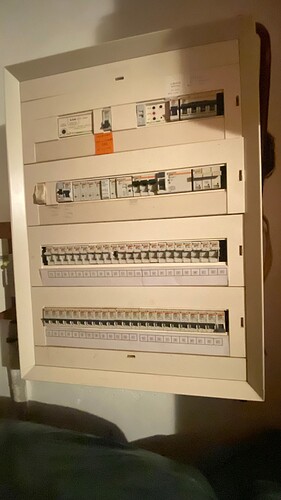

  1. Whole fusebox photo (it’s a big house…)
    …top two row all underfloor heating/Water fuses etc.

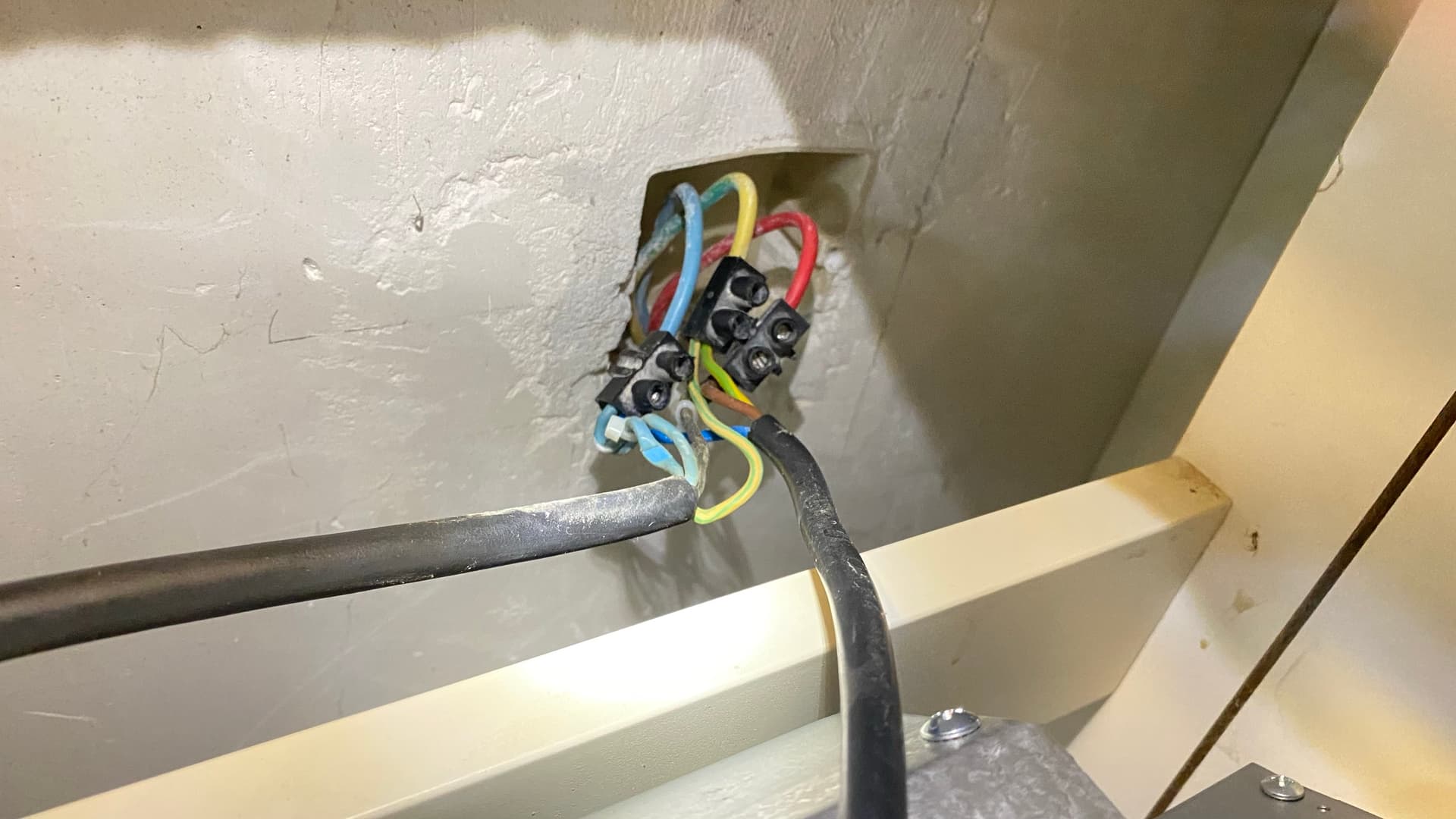

  2. Current Wall socket wiring.

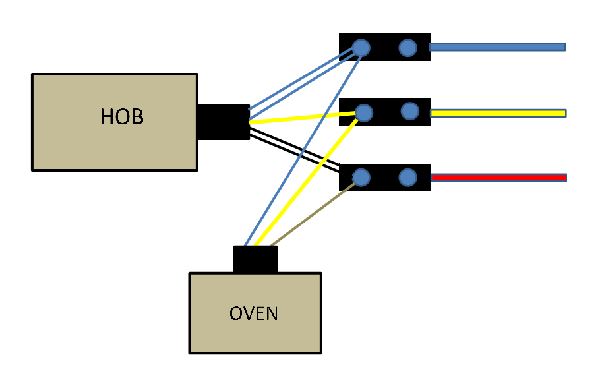

  3. Diagram of current wiring - which has present NO problem since bought.

Looks pretty straightforward just to connect the new hob wiring…even if wire colours are different. Not bu**ering around with new circuits as we are in process of selling the house…(and yes, all diagnostics done…)…and as I said there have not been any problems.

Fusebox image
Fusebox image1728×3072 263 KB

Hob Socket wiring
Hob Socket wiring1920×1080 119 KB

HOB_OVEN Wiring

Existing Hob:
2 blue wires to wall mains Blue
1 earth wire to wall mains earth
2 Black wires to wall mains Red

Oven has:
1 blue wire to wall mains Blue
1 earth wire to wall mains earth
1 Brown wire to wall mains Red

31

Interesting point Stella - I get on well with the Marie (well more precisely his secretary…) so wlll keep that in mind.

1 Like
32

Yes, just follow the wiring diagram and connect the new hob straight into the terminal blocks.

Make sure the wires are firmly in the terminal block - ideally the copper core of the supply cable should overlap the copper core of the appliance cable within the terminal block, preferably for the full length of the brass insert. You’ll need to strip 10-12mm of insulation for this but make sure minimal copper can be seen poking out of the brass insert and none at all outside of the terminal block plastic (the insulation on the cable entering should basically touch the brass insert. Tighten all the screws fully before replacing the cover.

Don’t forget to switch the circuit off first.

33

Which will be out of date at the next revision so unlikely that when you come to sell it will be compliant.

34

Sure, but it doesn’t need to be compliant to sell it

1 Like
35

You haven’t read the tread Billy was asking if you can work in France without being a qualified electrician. [quote=“billybutcher, post:25, topic:47856”]
Would “someone who is handy with electrics” be able to do anything in the famously tight regulatory environment in France?
[/quote]

36

I did read it, just adding my comment on the current reg. Its the same in the UK, wired the house to the 17th edition amd the 18th changed so much it doesnt comply so interesting when we sell.

My friends in New York said you can re wire your house here but you need a certificate to do plumbing :face_with_hand_over_mouth::roll_eyes:

37

Not sure of UK regs, but in France if all the installation conforms to an older version it’s still compliant IIRC
I have to re do my habilitation this year so I’ll ask.

38

Yes in the UK the same but negotions from purchasers to knock the price down or some comments from the inspector?

39

If the wiring was done to 17th edition standards when 17th edition was in force and still compliant (to 17th edn) then no problem surely?

TTFO, politely but firmly.

1 Like
40

The secrétaire de mairie isn’t the mayor’s secretary but the state’s admin person for the commune, he or she is a civil servant who has done a competitive exam to do the job. The mayor has no say in their appointment. Mayors come and go, secrétaires de mairie keep the show on the road.

5 Likes
